Какой выбрать диаметр труб пвх для ливневой канализации

Прокладка канализации при строительстве дома – важный и ответственный момент. Если вы не желаете поручить этот этап профессионалам, то придется детально разобраться в тонкостях и сделать правильный расчет. В этой статье постараемся подробно рассказать, какой диаметр канализационной трубы нужен для прокладки внутренней и наружной канализации.

Внутри дома

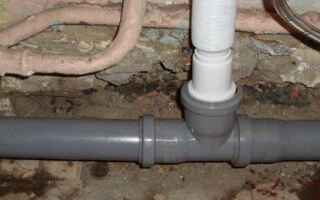

В первую очередь приступают к монтажу внутренней канализации. Для этого нужно определиться, в каком месте будут расположены все сантехнические узлы: унитазы, раковины, ванны, посудомоечная машина. Монтаж водопровода из пвх труб ведется от источников слива к центральному стояку.

Трубы для ливневой канализации

Перед началом работы нарисуйте примерную схему, которая позволит провести расчет количества труб и соединительных элементов. Приобретайте пвх материал с небольшим запасом.

Канализация в частном доме монтируется двумя способами: скрытый и открытый. В первом случае трубы идут внутри стен. Это удобно, если в доме нет внутренней отделки. В противном случае придется выбивать специальные туннели – штробы. Открытый водопровод монтируется снаружи. Его придется скрывать специальными коробами. В противном случае стены будут выглядеть не эстетично.

Некоторые нюансы, которые важны при устройстве канализации:

1.Для стояка используется труба пвх диаметром 110 мм. Такой размер актуален в частном доме, который имеет два этажа;

2. В небольшом жилье лучше монтировать не два стояка, а один центральный. А стоки от всех узлов сводить к нему. Также у стояка должны быть люки для прочистки трубы. Это позволит быстро справиться с засорами канализации;

3. От унитаза должна быть установлена пвх труба 100 мм и более;

Современные унитазы, которые оборудованы экономными сливами, а также фирменные подвесные системы можно монтировать на трубу из поливинилхлорида 90 мм. Именно такая величина является европейским стандартом для этого типа сантехники. Поэтому, приобретая качественный европейский продукт, можете устанавливать меньший диаметр выводной трубы (90 мм).

4. Диаметр труб для стиральной и посудомоечной машин не превышает 30 мм. К ванне, раковине и душевой кабине – около 30-50 мм;

5. Общая разводка по дому – это трубы из поливинилхлорида 40-50 мм;

6. Установка безнапорного водопровода ведется под уклоном. Диаметр от 50 до 80 см укладываются с наклоном 2 см на один метр трубы. Диаметр 80-110 нуждается в наклоне 3 см на метр трубы.

Как считать?

Расчет диаметра и пропускной способности трубы рассчитываются следующим образом:

D=V(√(h/d))≥K

D – это искомый диаметр труб;

Диаметр труб пвх для канализации

V – это скорость движения жидкости (показательно обычно не превышает 0,7 л/с). Обычный смеситель не дает расход более 0,2 л/с, при смыве унитаза потери значительно большие – 1,2 л/с.

h/d – это наполненность труб. Оптимальное количество уровня воды, которое не замедляет поток, и не вызывает заполнение всего внутреннего диаметра трубы, равно 0,3-0,6.

K – это коэффициент материала трубы. Для пластмассы, а в частном жилье используют именно ее, он равен 0,5.

Эта формула подходит для точных расчетов, которые обычно не требуются при строительстве небольших домов. Но равенство должно сохраняться и заданный норматив должен быть выполнен.

Вне дома

Система наружной канализации отводит воду в колодец, который устанавливается в самом низком месте. Заранее стоит позаботиться об объеме этого сооружения. Если вы живете за городом целый год, количество кубометров воды окажется внушительным.

Первый вариант колодца выполняется из бетонных колец. Требуется 3-4 уровня, дно заливается бетоном, а стыки тщательно герметизируются. Простым и дешевым аналогом являются пластмассовые баки, которые вкапываются в землю и собирают стоки от стояка.

Колодец придется очищать по мере заполнения. Оптимальный способ – это вызов ассенизационной машины, которая откачивает воду и фекалии. Поэтому объем такого сооружения должен быть внушительным. В противном случае частые вызовы ассенизаторов больно ударят по карману.

Второй вариант – строительство септика. Два бетонных колодца устанавливаются последовательно. Общий сток идет в первый, где жидкая масса делится на фракции. Грязь и нечистоты остаются внизу, а вода поднимается вверх и через грунт просачивается во вторую яму. Она не герметична, поэтому жидкость может спокойно уйти в грунт, пройдя фильтрацию через слои песка и осадочных пород.

Создание септика своими руками

Далее, стоит определиться с диаметром и уклоном внешних стоков. В большинстве случаев используются трубы диаметром 110 см. Предварительно следует выкопать траншею, в которую будет уложен сток. Обычно для этого нужна глубина 70-80 см. этот показатель рассчитывается исходя из глубины промерзания почвы (глубина промерзания + 20 см). Если температурный режим в вашем регионе достигает критических отметок, то следует утеплить канализацию.

Нюансы строительства наружной канализации:

  • Идеальная наружная отводная система для частного жилья – это прямой сток, идущий от дома к колодцу. Если такой вариант установить не удается, используйте минимальное количество отводов;
  • Угол уклона для наружной канализации зависит от диаметра водопровода. Таблица №1 хорошо отражает эту зависимость. При отсутствии уклона сточные воды застаиваются в системе. Превышение этой величины чревато быстрым сливом воды, и задержке в канализации прочих загрязнений;

Диаметр трубы, мм

Угол уклона на 1 м, мм

40

35

50

30

100-110

20

150-160

8

200

7

Итак, для прокладки наружного водопровода подходят трубы 100-200 мм в диаметре. Их необходимо укладывать с уклоном, который напрямую зависит от размера канала.

Ливневая канализация

Основные два типа ливневой системы – это открытая или закрытая. В первом случае используются полутрубы. Однако, такой тип отвода талой воды чреват быстрым загрязнением и образованием заторов.

Второй тип ливневой системы требует установки отводного канала прямо в грунт. При этом на поверхности находятся точки водосбора. Для ливневой системы подходят трубы ПВХ и гофрированного типа. Для этого водопровода выбирают трубы большого диаметра (более 110-150 мм). В случае установки ливневой системы следует соблюдать нужный уклон, который указан в таблице №1.

Разновидности труб

Определить точный диаметр трубы, который нужен для ливневой канализации, поможет следующая формула:

Q=q20*F*φ

Q – это искомый объем жидкости, который выводится с участка;

Q20 – коэффициент, который берут из метеорологических данных (количество осадков для определенного региона);

F – площадь приусадебного участка;

φ– это поправочный коэффициент, который характеризует поверхность участка. Для почвы и песка он равен 0,4, для асфальта 0,95, а для бетонной плитки – 0,85. Зная искомую величину, можно легко вычислить нужный диаметр, пользуясь таблицами. http://vik.by/instruments/30-lukinyh

Итак, для проектирования канализации в небольших домах не требует сложных расчетов. Диаметры труб для участков средних размеров можно определить «на глаз», исходя из опыта строителей. Но для серьезных расчетов приведены все формулы и таблицы, которые помогут безошибочно определить нужный диаметр водостока.
